氣動閥,蝶閥的主要分類及密封原理

作者 : 遠通工業 / 來源 : 遠通工業 / 瀏覽 : - / 發布時間 : 2018-12-22 10:20:27

    廣東氣動蝶閥按密封方式主要分為單偏心、雙偏心、三偏心和變偏心密封氣動蝶閥。三種蝶閥的密封形式不同。介紹了雙偏心、三偏心和變偏心氣動蝶閥的密封原理和特點:

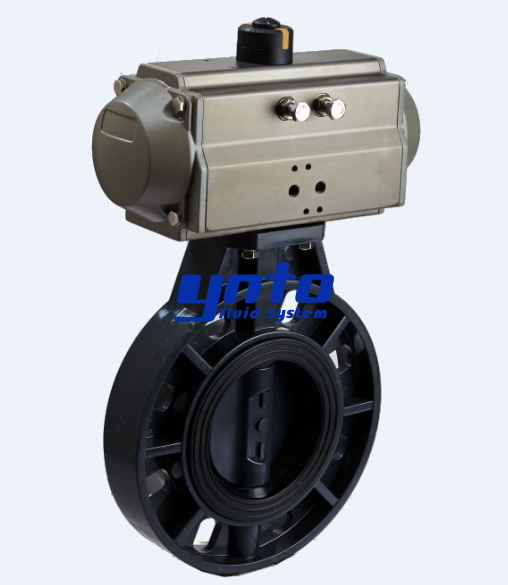

氣動蝶閥

1、雙偏心密封氣動盤閥:在單偏心廣東氣動蝶閥的基礎上,由于蝶板的旋轉中心(閥軸的中心)和閥體的中心線偏移了尺寸B,所以蝶板的密封面將離開閥的密封面。在開啟過程中,閥座比單偏心密封蝶閥更快。當蝶板旋轉到8-12度時,蝶板的密封面與閥座密封完全分離。當完全打開時,在兩個密封表面之間形成較大的間隙y。這種氣動閥的設計,大大降低了兩個密封面之間的機械磨損和擁擠變形,提高了蝶閥的密封性能。
2、三偏心密封氣動圓盤閥:由于閥座的中心線和閥體的中心線在雙偏心蝶閥的基礎上形成一個β角偏移,因此在開啟瞬間,蝶板的密封面與閥座密封面立即分離,并與閥座接觸并緊固。在關閉時刻處于密封面。當完全打開時,兩個密封面之間的間隙y與雙偏心密封蝶閥的間隙y相同。這種蝶閥的設計完全消除了密封面之間的機械磨損和磨損,大大提高了蝶閥的密封性能和使用壽命。
3、變偏心密封氣動圓盤閥:帶氣動閥板的氣動軸為三級軸結構。三級軸桿的兩段是同心的,而中心段的軸線的中心線偏離兩端的軸線。蝶板安裝在中間軸段。這種偏心結構使得當蝶板旋轉時,蝶板在全開位置是雙偏心,在閉合位置是單偏心。由于偏心軸,當關閉時,蝶板移動一段距離進入閥座的密封錐。蝶板與閥座密封面匹配,密封性能可靠。


    由于蝶板的旋轉中心(即閥軸的中心)與氣動蝶閥的兩個密封面之間存在間隙,在蝶閥的開閉過程中,兩個密封面之間的相對機械磨損和擠壓大大減少,從而保證了氣動蝶閥的安全。蝶閥的密封。
